Energía solar Caja combinadora de CC 4 vías con fusible MCB SPD
Descripción de la caja combinadora fotovoltaica
|
Nombre
|
SW-PV4/1
|
|
|
Voltaje máximo de CC del sistema
|
550
|
1000
|
|
Corriente de entrada máxima para cada cadena
|
15A
|
|
|
Máximo de cadenas de entrada
|
4
|
|
|
Corriente máxima de conmutación de salida
|
50A/63A
|
|
|
Número de inversores MPPT
|
1
|
|
|
Número de cadenas de salida
|
1
|
|
|
Categoría de prueba
|
‖ protección de grado
|
|
|
Corriente de descarga nominal
|
20 kcal
|
|
|
Corriente máxima de descarga
|
40 kcal
|
|
|
Nivel de protección de voltaje
|
2,8 kV
|
3,8 kV
|
|
Tensión máxima de funcionamiento continuo Uc
|
630 V
|
1050A
|
|
polacos
|
2P
|
3P
|
|
Característica de la estructura
|
Módulo de conexión y pulsación
|
|
|
Grado de protección
|
IP65
|
|
|
Interruptor de salida
|
Interruptor de aislamiento de CC (estándar)/circuito de CC
|
|
|
Protector contra sobretensiones CC MC4/FUSIBLE CC/CC
|
Estándar
|
|
|
Módulo de monitorización/Diodo de prevención
|
Opcional
|
|
|
Método de instalación
|
Tipo de montaje en pared
|
|
|
Temperatura de funcionamiento
|
-25℃--+55℃
|
|
|
Elevación de la temperatura
|
2 kilómetros
|
|
|
Humedad relativa admisible
|
0-95%, sin condensación
|
|
Detalles de la caja combinadora fotovoltaica
Ventajas de la caja combinadora fotovoltaica
♦Alta confiabilidad
Con fusible de CC
Con dispositivo de protección contra sobretensiones de CC
Con disyuntor de CC o interruptor de aislamiento de carga de CC.
♦Fuerte adaptabilidad
Diseño IP65
norte
,Impermeable,antipolvo y antiultravioleta.
Prueba estricta para altas y bajas temperaturas, ampliamente utilizado/
La instalación sencilla, el cableado del sistema simplificado, el cableado cómodo.
El cuerpo de las cajas combinadoras solares está hecho de acero laminado en frío y otros materiales metálicos.
♦Configuración flexible
Se utiliza para módulos solares de silicio monocristalino, módulos solares de silicio policristalino y módulos solares de película fina.
Se modifica la clasificación actual del fusible fotovoltaico, del disyuntor y del interruptor de aislamiento de carga.

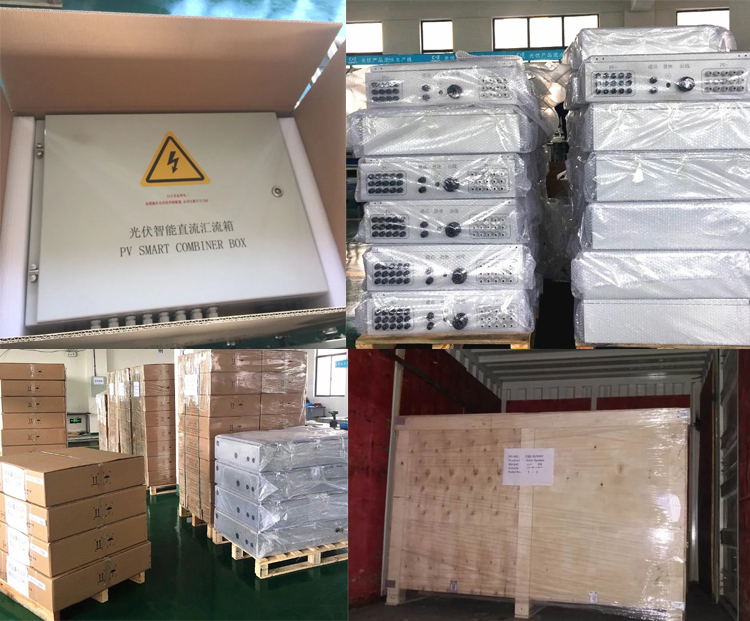

Paquete o
F
Caja combinadora fotovoltaica
Pago de F Caja combinadora fotovoltaica
